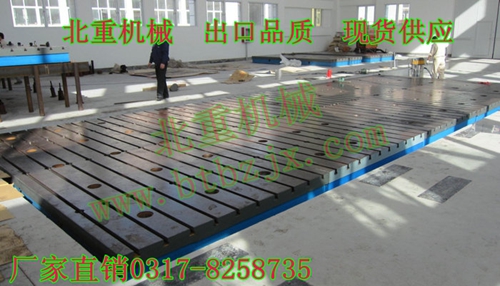

T型槽焊接平臺的平面度如何識別

 ①T型槽焊接平臺工作面不得有嚴重影響外觀和使用的砂孔、氣孔、裂紋、縮松、劃痕、碰傷、銹點等缺陷。

②T型槽焊接平臺的表面應清除型砂且平整，涂漆牢固。

③T型槽焊接平臺精度等級為0級-3級的T型槽平臺工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的間距應不小于80mm。

④T型槽焊接平臺應采用優質細密的灰口鑄鐵或合金等材料制造，其工作面硬度應達到170-220HB。

⑤T型槽焊接平臺工作面通常應采用刮削工藝。對采用刮削加工的3級T型槽焊接平臺工作面，其表面粗糙度Ra的最大允許值為5um。

⑥采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定：或者按25mm×25mm正方形面積的接觸點數見表3的規定，且任意25mm×25mm中的接觸點數之間應不大于5點。

 T型槽焊接平臺精度:按國家標準計量檢定規程執行，分別為0，1，2，3級四個級別
