本產品為：HL型斗式提升機
一、提升機的用途及特點
我廠生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段，帶有拉緊鏈輪的下部區段、中間機殼驅動裝置及逆止制動裝置等組成（見圖1）。
本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸載。
本提升機的牽引機構是兩根環形鏈條，它與上部鏈輪間利用摩擦力來傳動，因此運轉平穩，是一種較輕型的快速提升機。
本提升機適用于輸送粉狀、粒狀及小塊的無磨琢性物料，如煤、水泥、石塊、砂、粘土、礦石等。由于提升機的牽引機構是環形鏈條，因此允許輸送溫度較高的物料。
為了適應對被輸送物料的不同掏取與投出特性，本機備有深圓底形與淺圓底形兩種料斗。深圓底形料斗適于輸送干燥、松散和易于投出的物料，如水泥、煤塊、干砂和碎石等。淺圓底形料斗適于輸送潮濕、易結塊和難于投出的物料，如濕砂、型砂等。
HL型斗式提升機的型號有兩種：HL-300和HL-400。
提升機的輸送能力在16～47.2立方米/小時，提升機的高度為4.5～30米。
二、提升機的外形及主要尺寸
針對不同的使用要求，HL型斗式提升機具有不同的制法和裝法：
1.按料斗形式分為兩種：
S制法—帶有深圓底形料斗；
Q制法—帶有淺圓底形料斗。
2.按上部區段卸料口形式分為兩種：
X1制法—帶有傾斜法蘭盤的卸料口；
X2制法—帶有水平法蘭盤的卸料口。
3.按下部區段進料口形式分為兩種：
J1制法—進料口的底與水平面成45°角；
J2制法—進料口的底與水平面成60°角。
4.按中間機殼側面檢視門分為四種：
K1制法—中間機殼帶有下端左檢視門；
K2制法—中間機殼帶有下端右檢視門；
K3制法—中間機殼帶有上端左檢視門；
K4制法—中間機殼帶有上端右檢視門。
5.按中間機殼端面檢視門分為兩種：
Z1制法—中間機殼帶有下端檢視門；
Z2制法—中間機殼帶有上端檢視門。
6.按傳動裝置的相對位置分為兩種：
左裝—傳動裝置在左側（見圖1）；
右裝—傳動裝置在右側（見圖1）。
此外，提升機的傳動裝置又分為若干制法，其區別于傳動裝置的功率以及組成傳動裝置的y系列電機與JZQ型減速機型號與制法不同，各種傳動裝置不同制法的詳細數據，見“技術規范”一節。
提升機的總重量與提升機的高度及傳動裝置的重量有關，可按下式近似確定：

G=（K1+K2×H）+G

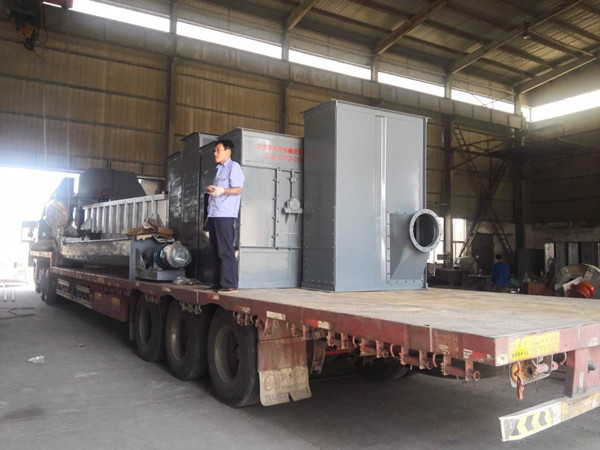

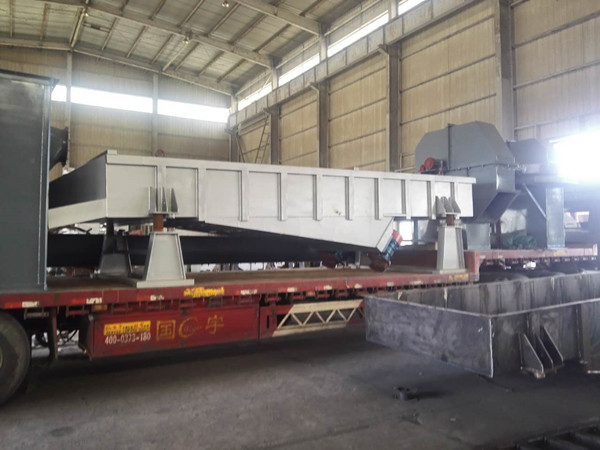

斗式提升機裝車現場

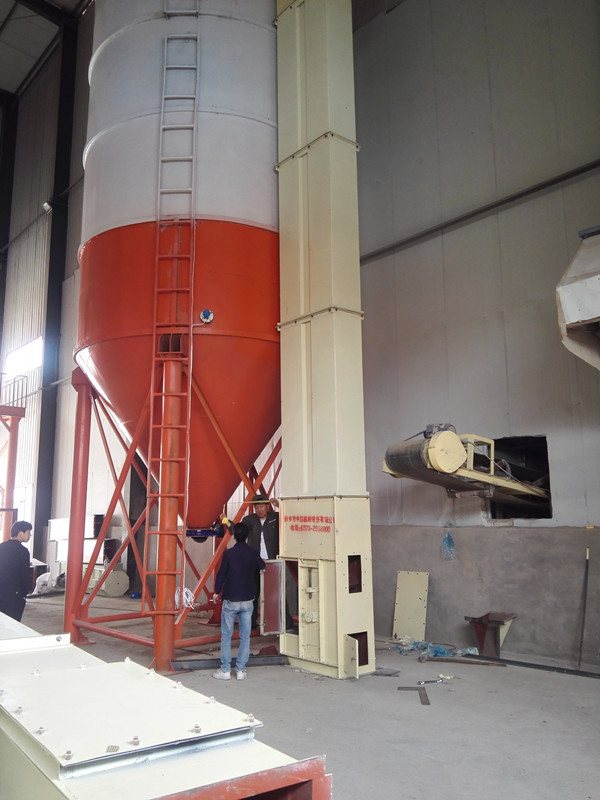

斗式提升機安裝現場
